XRSU系列交叉滾子軸承

發布日期：2022-10-09 13:56:00

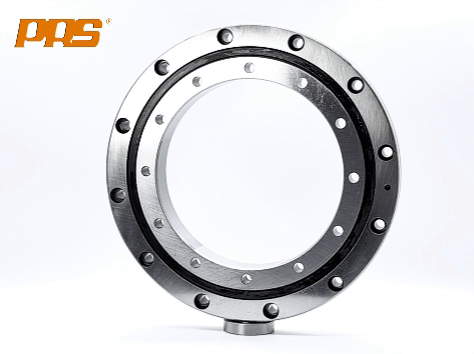

XRSU系列交叉滾子軸承（內圈外圈一體型; 內圈旋轉/外圈旋轉, 具有安裝孔和高剛性）
XRSU系列交叉滾子軸承可替代: INA公司的XSU08系列交叉滾子軸承；
結構: XRSU型結構與XRU結構相同, 采用了超薄設計, 比XRU型具有更緊湊的尺寸外形和更高的旋轉精度.
安裝: XRSU型帶有安裝孔, 安裝時不需要固定法蘭和支撐座.
適用: 安裝空間有限且要求更高精度的場合.

咨詢熱線：400-680-3790 在線留言

規格型號產品介紹安裝方法

XRSU系列交叉滾子軸承結構圖：

XRSU系列交叉滾子軸承的型號參數表：

型號 Type	基本尺寸 Boundary Dimension(mm)				安裝孔尺寸 Installation hole size (mm)			額定負載 Rated loading(KN)				重量 Weight	對應型號 Equivalen t
	基本尺寸 Boundary Dimension(mm)				安裝孔尺寸 Installation hole size (mm)			軸向Axial		徑向Radial		重量 Weight	對應型號 Equivalen t
	Da	di	Di	da	La	Li	nB1	動態Ca	靜態Coa	動態Cr	靜態Cor	KG	INA
XRSU168	205	130	174	159	190	145	12	65	243	41.4	119	3.3	XSU080168
XRSU188	225	150	194	179	210	165	16	70	270	44.5	133	3.7	XSU080188
XRSU218	255	180	224	209	240	195	20	76	315	48	154	4.3	XSU080218
XRSU258	295	220	264	249	280	235	24	83	370	53	182	5.1	XSU080258
XRSU318	355	280	324	309	340	295	28	94	465	60	228	6.3	XSU080318
XRSU398	435	360	404	389	420	375	36	106	580	67	285	7.8	XSU080398

注：

1、帶有預負載的公稱型號是XRSU***VSP。

2、如有需要或疑問，請聯系我們，我們會盡快為您答復。

您也可以直接發郵件到sales@lyprs.com;或致電：400-680-3790，或者直接咨詢在線客服。

XRSU系列交叉滾子軸承（內圈外圈一體型; 內圈旋轉/外圈旋轉, 具有安裝孔和高剛性）

XRSU系列交叉滾子軸承可替代: INA公司的XSU08系列交叉滾子軸承；

XRSU系列交叉滾子軸承是一種高精度、高剛性的軸承，是一種專門設計用于承受徑向、軸向負載和扭矩的滾動軸承，專為滿足苛刻的工業應用需求而設計。XRSU系列交叉滾子軸承采用了內圈外圈一體型設計，可以選擇內圈旋轉或外圈旋轉，這為安裝提供了靈活性。它們具有安裝孔，這使得安裝過程更加方便和快捷。這些軸承的主要尺寸與RA型相同，但在結構上采用了外環單切口設計，進一步增強了外環的剛性，使得它們也可以作為外環旋轉使用。XSU08系列軸承采用交叉排列的滾子，具有較高的剛性和承載能力。這種設計使得軸承在相對較小的外形尺寸下能夠承受較大的負載。

設計結構

（1）內圈外圈一體型設計：
這種設計提供了額外的剛性和承載能力，確保軸承能夠承受各種負載，包括軸向負載、徑向負載以及翻轉矩。
（2）外環單切口：
這種結構設計增強了外環的剛性，適合于需要外環旋轉的應用場景。

特點

（1）高剛性：
由于其特殊的設計結構，XRSU系列軸承具有非常高的剛性，能夠承受各種負載，保持高精度運轉。
（2）安裝方便：
軸承的設計包括預設的安裝孔，使得安裝過程簡便快捷，減少安裝時間和成本。
（3）適用于內圈旋轉和外圈旋轉：
這一系列的軸承既可以用于內圈旋轉，也可以用于外圈旋轉的應用，提供了更大的靈活性。
（4）高承載能力：
由于采用了交叉排列的滾子，XSU08系列軸承具有較高的承載能力，可用于承受復雜的負載。
（5）剛性強：
結構設計使得軸承在工作時具有較高的剛性，能夠保持穩定的運行，特別適用于需要高精度和高穩定性的應用。
（6）節省空間：
相較于其他類型的軸承，XSU08系列的外形尺寸相對較小，可在有限的安裝空間內使用，有助于設計緊湊的機械系統。
（7）適用于高精度應用：
這種類型的軸承通常適用于需要高精度旋轉和定位的應用，如機床、工業機器人等。
（8）多功能性：
XSU08系列軸承不僅可以承受徑向和軸向負載，還能夠承受一定的扭矩，使其在各種工程應用中都具有廣泛的適用性。

應用介紹

XRSU系列交叉滾子軸承適用于多種高精度和高剛性要求的應用場景，包括但不限于：
（1）機器人行業：在機械臂和關節位置使用，提供精確的定位和運動。
（2）精密旋轉臺：在測量設備、衛星通信等領域，需要高精度旋轉定位時使用。
（3）醫療設備：如CT機、核磁共振成像(MRI)設備中，需要高剛性和高精度的部件。
（4）航空航天：在航天器的導航系統、太陽能板定位等應用，需要能夠承受極端環境的高精度部件。

總之，XRSU系列交叉滾子軸承以其特殊的設計、高剛性和安裝便捷性，為需要高精度定位和高剛性支撐的應用提供了理想的解決方案。

XRSU系列交叉滾子軸承的安裝方法

1、準備工作：

在安裝之前，確保安裝環境干凈，沒有雜物。檢查軸承、軸和底座的狀態，確保它們沒有損壞或污染。

2、測量和對準：

使用測量工具確保底座和軸承的位置和對準是準確的。確保軸承的安裝孔與底座上的安裝孔對應。

3、潤滑：

在安裝之前，適當涂抹軸承和軸的表面以及相鄰的配合表面，確保潤滑充分。

4、軸承安裝：

將軸承小心地放置到底座上，并確保安裝孔與軸承孔對齊。在這個過程中可能需要使用專用工具，如輕型橡膠錘，確保軸承均勻地安裝。

5、固定螺栓：

將固定螺栓插入軸承和底座的安裝孔中，確保軸承牢固地固定在底座上。

6、調整和校準：

根據需要，進行軸承的調整和校準，以確保它能夠正常運行并滿足設計要求。

7、最終檢查：

最后，進行一次整體的檢查，確保所有部件都正確安裝，螺栓已經適當擰緊，并且軸承能夠自由旋轉而沒有異常噪音。

需要注意的是，具體的安裝步驟可能會因不同的型號和制造商而有所差異，因此在安裝之前建議參考相關的安裝手冊和技術資料，以確保正確的安裝過程和步驟。此外，如有需要，也可以在安裝前咨詢軸承制造商或相關專業人士的意見。

XRSU系列交叉滾子軸承的安裝注意事項

1、軸承的搬運和存放：

在搬運和存放過程中，要確保軸承不受到撞擊或擠壓，以免損壞關鍵的滾動部件。軸承應妥善存放，避免濕潤和腐蝕。

2、安裝孔直徑和公差：

應根據制造商提供的規格，確保軸承安裝孔的直徑和公差符合要求。不正確的安裝孔直徑可能會影響軸承的性能。

3、軸承的潤滑：

使用正確的潤滑脂或潤滑油，并確保軸承在安裝前和運行過程中保持足夠的潤滑。這對于降低摩擦、延長壽命至關重要。

4、軸和底座的對準：

在安裝前，確保軸和底座的對準是準確的。不良的對準可能導致軸承扭曲或旋轉不平穩。

5、螺栓擰緊：

在擰緊軸承螺栓時，應按照制造商提供的擰緊扭矩規范進行，以確保螺栓牢固，但避免過緊導致變形。

6、防止外力沖擊：

安裝過程中要避免使用錘擊等強力沖擊，以免損壞軸承結構。

7、校準和調整：

根據制造商的建議，進行軸承的校準和調整，以確保其在正常運行時滿足設計要求。

8、安裝前的清潔：

在安裝前，應確保軸承座、底座和周圍區域是干凈的，沒有灰塵或其他雜物，以防止污染和損害軸承。

請注意，這些建議是一般性的，具體的注意事項可能會因廠家和型號而有所不同。因此，在進行安裝之前，請務必仔細閱讀廠家提供的安裝手冊和技術資料，并在需要時咨詢相關專業人士的意見。
